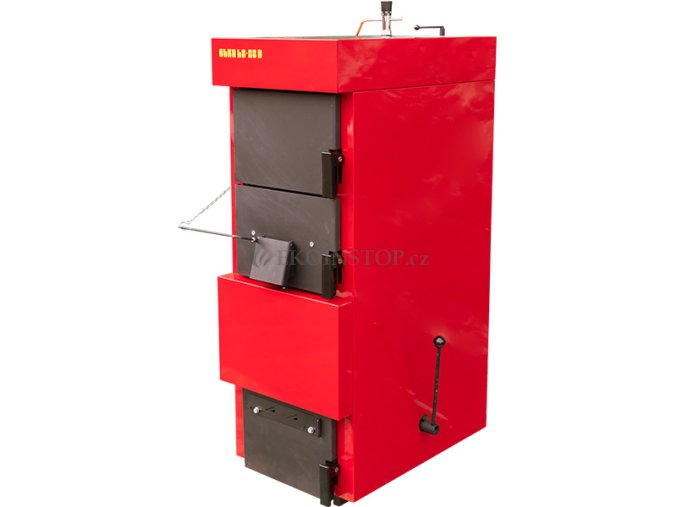

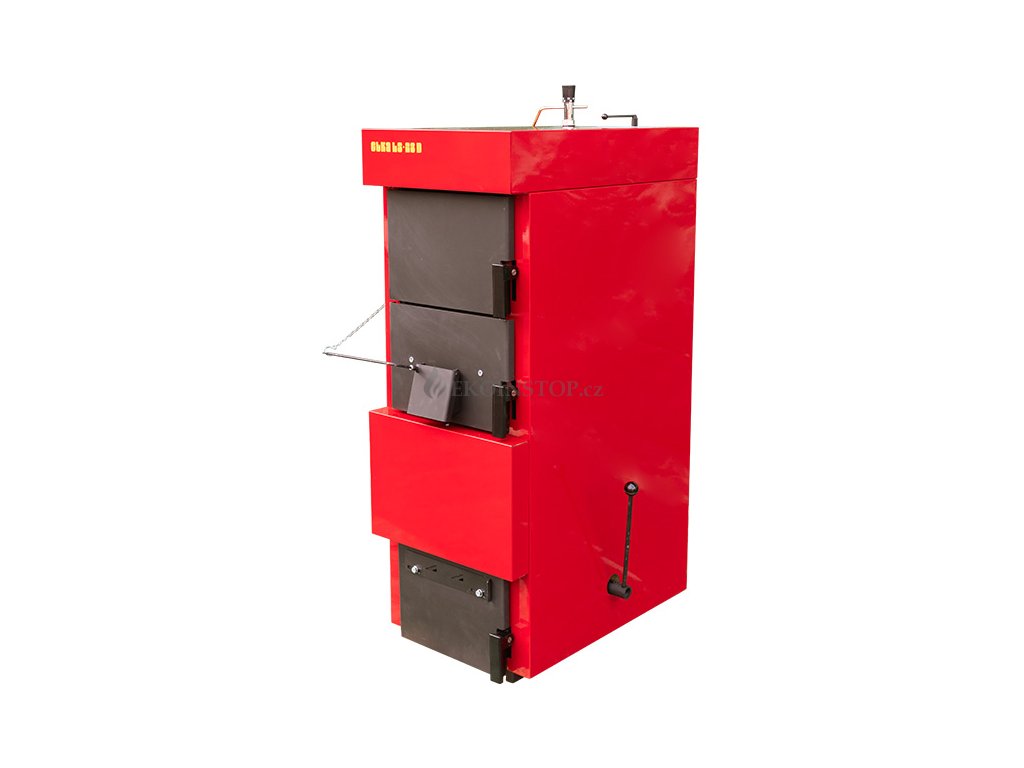

Kotel Jakos ETKA LS 23 D - emisní třída 5 EKODESIGN

Ocelové teplovodní kotle ETKA LS-D jsou konstruovány pro otop objektů s otopným systémem s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody s maximálním přetlakem 200 kPa, tj. 20m vodního sloupce. Předepsané palivo je kusové dřevo o výhřevnosti 15-18 MJ/kg. Kotel využívá principu spodního odhořívání paliva se stoupajícím směrem odtahu spalin s teplosměnnou plochou v horní části kotle. Primární vzduch je regulován automaticky tepelným regulátorem. Teplosměnná plocha je přístupná uzavíratelnými dvířky na čelní ploše kotle, což umožňuje snadné čištění výhřevné plochy. Kotle jsou standardně vybaveny vestavěným zařízením k odvodu přebytečného tepla pro ochranu kotle přetopením.

Předností kotlů ETKA je velká palivová šachta, která zajišťuje dobu hoření při maximálním výkonu až 2 hodiny.

Přednosti kotlů ETKA:

• ocelový výměník z plechu tloušťky 5 mm
• snadné čištění teplosměnné plochy
• velký objem násypky
• plynulé sesouvání paliva do ohniště
• nízké nároky na tah komínu
• jednoduchá regulace sekundárního vzduchu
• integrované zařízení pro odvod přebytečného tepla
• velký popelníkový prostor a objem popelníku
• předpokládaná zvýšená životnost kotle – nedochází ke shromažďování látek způsobujících korozi kotlového tělesa

Technické údaje
Název MJ ETKA LS-23D
Jmenovitý výkon kW 20
Účinnost při topení předepsaným palivem % 89,6
Spotřeba paliva při jm.výkonu, kusové
dřevo, výhřevnost 15-18 MJ/kg kg/h 5,13
Obsah vody v palivu max. % 20
Doba hoření při jmenovitém výkonu hod. 2
Tah za kotlem Pa 26
Hydraulická ztráta kotle mbar 1,17
Teplota spalin při max. výkonu ˚C 152
Hmotnostní tok spalin na výstupu při
jmenovitém tepelném výkonu
kg/hod
Teplota vstupní vody ˚C 58
Přetlak pro poj.ventil s exp.nádobou bar 1,8
Výška mm 1198
Šířka kotle vč. krytů mm 435
Hloubka mm 778
Vstupní a výstupní příruba DN 2 1/2"
Výška výstupní příruby mm 1113
Výška vstupní příruby mm 190
Výška kouřového hrdla mm 977
Průměr kouřového hrdla mm 160
Max. provozní přetlak kPa 200
Výhřevná plocha m² 1,3
Vodní obsah kotle dm³ 52
Objem palivové šachty dm³ 66
Rozměr plnícího otvoru mm 280 x 220
Hmotnost kotle kg 229
Emisní třída kotle 5 - ECODESIGN
Třída energetické účinnosti A
